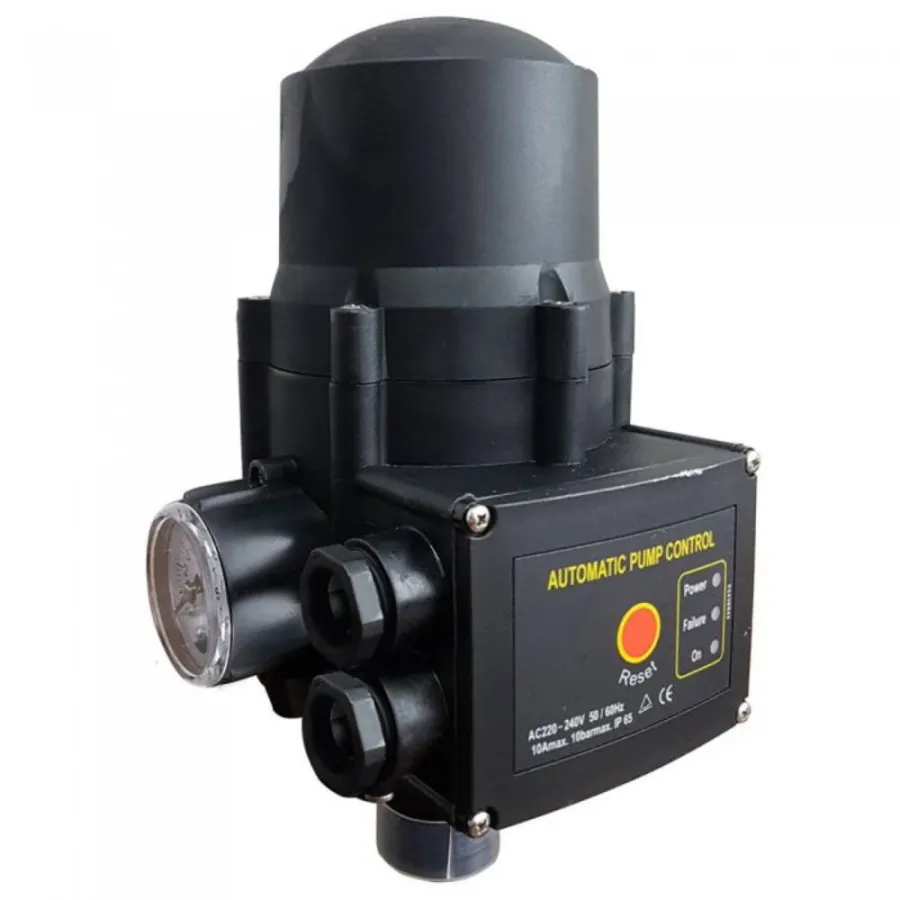

Реле давления PUMPMAN 1,5 бар, защита по сухому ходу, угловой, арт. TPC-13A

Автоматика для насоса сделана на основе электронного реле с датчиком протока и гасителем гидроударов. Не требует установки гидроаккумулятора и обеспечивает стабильное давление в сравнении со схемой, где используется механическое реле давления и гидроаккумулятор.

Предназначено для систем автоматического поддержания постоянного давления. Автоматический контроллер давления обычно используется в традиционных установках с монтажом непосредственно на напорном патрубке поверхностных насосов, однако его можно устанавливать в любом месте напорного трубопровода как поверхностных, так и глубинных насосов.

Высота водяного столба после автоматики не должна превышать 15 метров для моделей с маркировкой А и 22 метра для моделей с маркировкой В.

Основным преимуществом автоматического контроллера давления является то, что в сочетании с насосами они дают стабильное давление в системе, помимо этого они отличаются высокой надежностью и функциональностью при своих довольно малых размерах, допускают работу с водой, содержащей небольшое количество песка. Автоматический контроллер давления включает в себя функцию электронной защиты от: "сухого хода", превышения высоты всасывания, работы на закрытую задвижку, подсоса воздуха. Кроме того, контроллер давление оснащен встроенным обратным клапаном, гасителем гидроударов, манометром, электронной схемой и кнопкой перезапуска. Использование блоков управления контроллера давления позволяет убрать существующий в гидропневматических станциях некомфортный перепад давления между интервалом включения и выключения насоса и дает стабильное давление в системе всегда, когда нет изменений в количестве точек водопотребления.

Помимо всего прочего автоматический контроллер давления позволяет избежать частых пусков насоса, которые наблюдаются в станциях с механическим реле давления, тем самым уменьшает вредное воздействие пусковых токов на обмотки электродвигателя. Если расход воды более чем 0,3 л/мин., насос работает непрерывно. После того как все краны будут закрыты и датчик зафиксирует отсутствие протока воды, контроллер давления отключает насос с задержкой 5-10 секунд для того, чтобы набрать максимальное давление в системе.

При подборе насоса необходимо иметь в виду, что в месте установки автоматического контроллера давления насос должен создавать давление не менее 2,5 bar при работе на закрытую задвижку. Контроллер давления включает насос автоматически, когда любой из кранов системы открывается(по датчику протока).

Присоединительный диаметр 1"

Стартовое давление 1,5 бар

Параметры электропитания 220В/50Гц

Максимальный ток 10А

Максимальная мощность двигателя 1,1кВт

Максимальная температура воды 60 градусов

Максимальный проток воды 10 м3/ч

Максимальное давление 10 бар

Максимальная высота точки водоразбора 15 метров для моделей

с маркировкой А и 22 метра для моделей с маркировкой В
Гидравлические потери 0,5 бар при протоке 3,8 м3/ч
